Испытания на устойчивость к удару

Испытания ударостойкого стекла являются добровольными и проводятся в соответствии с ГОСТ 32564.1-2013 «Стекло и изделия из него. Метод испытания на стойкость к удару шаром». Несмотря на отсутствие требований обязательной сертификации, компания ФОТОТЕХ сертифицирует все защитные стекла в добровольном порядке.

Классификация ударостойких стекол

Защитное многослойное стекло определяется как многослойное стекло, обладающее хотя бы одной подтвержденной защитной функцией (классом защиты). Класс защиты стекла представляет собой характеристику, показывающую способность противостоять различным однотипным воздействиям на него.

Ударостойким стеклом называют защитное стекло, выдерживающее многократный удар свободно падающего тела с нормируемыми показателями. В зависимости от характеристик его подразделяют на классы защиты Р1А, Р2А, Р3А, Р4А, Р5А.

Ранее, согласно устаревшему ГОСТ 51136-2008, ударостойкое стекло подразделялось на классы защиты А1, А2, А3. Но с 1 апреля 2016 г. Приказом Федерального агентства по техническому регулированию и метрологии № 330-ст в качестве национального стандарта введен в действие ГОСТ 30826-2014 «Стекло многослойное. Технические условия» и отменены ГОСТ Р 54171-2010 «Стекло многослойное. Технические условия» и ГОСТ Р 51136-2008 «Стекла защитные многослойные. Общие технические условия».

Соответствие нормируемых показателей классам защиты приведено в таблице 11 ГОСТ 30826-2014.

Суть испытаний

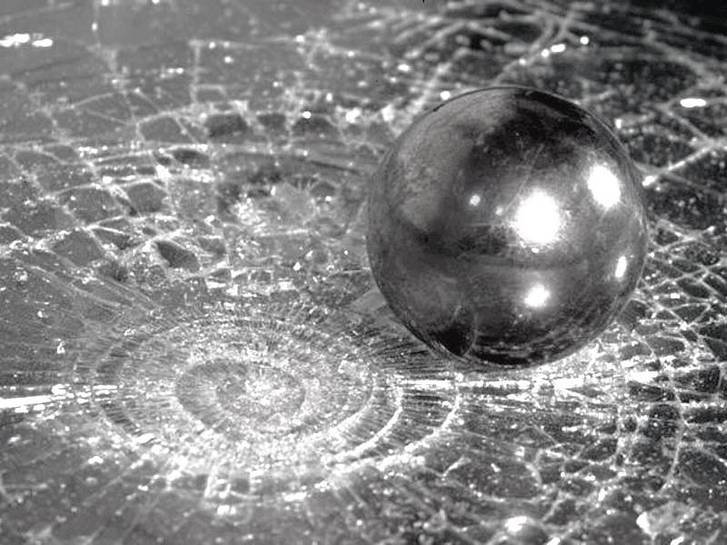

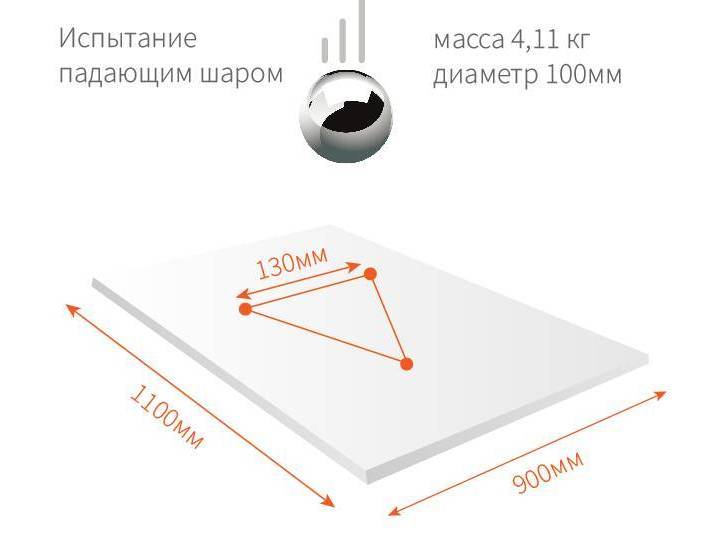

При испытаниях ударостойкое стекло подвергается ударам стального шара массой 4,11 кг и диаметром 100 мм, падающего с нормированной высоты. Размер испытываемых образцов стекла – 1100 х 900 мм.

Испытываемый образец прочно крепится горизонтально в зажимной раме. На поверхности образца отмечают контур зажимной рамы – это необходимо для контроля смещения образца во время проведения испытания. Далее стальной шар сбрасывается на каждый испытываемый образец три раза с одной и той же высоты таким образом, чтобы удары шара образовали треугольник со стороной (130±20) мм вокруг геометрического центра образца, при этом одна сторона треугольника должна быть параллельна короткой стороне образца.

Шар не должен пройти сквозь испытываемый образец ни в момент удара, ни в течение 5 секунд после него. После каждого удара образец проверяется на смещение относительно зажимной рамы. Образец считают не выдержавшим испытание, если любой край образца сдвинулся более чем на 5 мм в зажимной раме. Испытаниям подвергаются три образца. Стекло считается выдержавшим испытания, если на всех трех образцах шар после третьего удара остается на поверхности испытуемого образца.

Для проведения испытаний асимметричной конструкции используют удвоенное количество образцов, при этом испытания проводят сначала на одной стороне, а затем повторяют на другой стороне образца.

Подтверждающие документы

По окончании испытаний составляется протокол и выдается сертификат, в котором указан класс ударостойкости. Компания ФОТОТЕХ все испытания проводит только в аккредитованных лабораториях.
